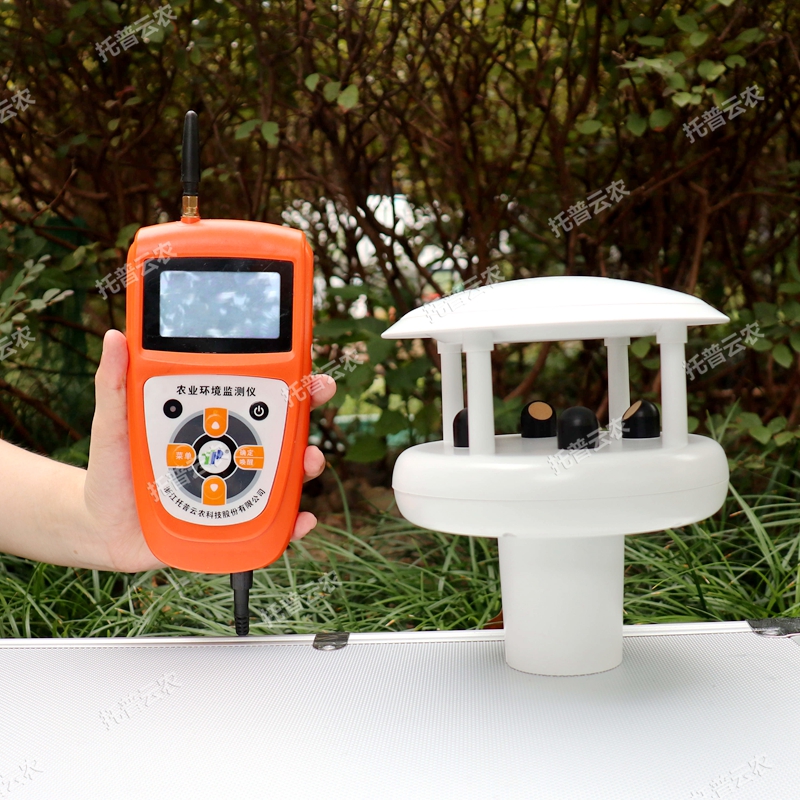

風向風速儀用于測量瞬時風速風向,具有自動顯示功能。主要由主機和,風速風向傳感器組成,儀器小巧美觀便于攜帶。自帶數據管理云平臺和APP,可將數據無線傳輸至后臺,實現遠程管理。
風向風速儀測量原理:
系統由超聲波探頭,發射接收電路,電源模塊,發射接收控制及數據分析處理中心和數據結果顯示單元組成。四個超聲波探頭成90度布置??梢詼y(cè)到兩個方向的風速值,經矢量合成運算,可以得到風速風向值。發射接收電路在不同時刻,即可以驅動探頭發射超聲波,又可以接受探頭受到的超聲波信號,可以地隔離、發射接收互不影響。電源模塊提供電路所需要的5V和12V直流穩壓電源。發射接收控制及數據分析處理中心產生超聲波信號,經發射接收電路放大后驅動探頭發射;對探頭接收帶的信號進行采樣,將模擬信號轉換為數字信號;對探頭的發射接收順序進行控制;對發射時刻和信號到達時刻進行判斷,計算出傳播時間;分析處理數據結果,計算出風速風向值,傳輸給數據結果顯示單元,數據結果顯示單元將以數字形式直觀的現實出瞬時風速風向值或某一段時間的平均風速值
風向風速儀功能特點:
1、無線通訊功能:自動上傳測量數據,設備通過5G/4G網絡方式與服務器通訊,實時發送至服務器,上網頁查看檢測數據,無論身在何處只要能上網,均可查看下載數據;
2、含手機APP,支持安卓及蘋果系統,無論身在何處只要能上網,均可查看實時數據。
3.低功耗設計,增加系統監控和保護措施,避免系統死機。
4.中文液晶顯示,可顯示當前日期時間,各傳感器測量數據,存儲容量,已存儲數據條數,等信息。
5、主機數據存儲容量大:設備內部Flash可存儲近期3萬條數據,標配4G內存卡可不限量存儲,亦可與Flash中數據同時存儲。
6、內置鋰電池供電:7.4V2.8Ah鋰電池,具有充電保護、電壓過低提示功能。外接電源為8.4V(1000mA以上)直流電源。
7、采集設置:在無人看守的情況下使用,可設置定時采集,也可手動采集。
8、語音設置:可根據需要設置語音播報功能開/關/超限開。
9、語音報警功能:主機語音設置為超限開后,即可語音播報二氧化碳超限信息。
10、主機可通過集線器接入不同類型的傳感器,互不影響精度。
11、自帶GPS定位功能,數據采集時可自動顯示采集點地理坐標。
12、可擴展傳感器類型及數量32個(擴展線為IP67,一體結構)。
管理云平臺功能:
1、自帶儀器云管理平臺包含C/S架構,可將所有便攜式設備及在線設備數據進行匯總分析,數據備份不丟失,查看操作方式包括網頁端及手機端(安卓/蘋果系統均可用)。
2、顯示每種傳感器采集到的數據、檢測時間、采集地點GPS坐標信息。
3、數據可通過5G/4G網絡方式或者USB數據線導入方式上傳至管理云平臺。平臺內數據可下載,分析,打?。?/p>
4、平臺支持設備數據存儲,提供足夠容量可長期保存。
5、平臺為設備數據提供曲線與表格等報表形式,且數據可導出與導入。
6、平臺可以結合數據進行報表制作,報表打印,報表導出功能。
7、軟件可在線升級。
技術參數:
手持機參數:
記錄容量:設備內部Flash可存3萬條數據,標配4G內存卡可不限量存儲。
采集時間間隔:5分~99小時
語音播報:中文普通話
工作電源:7.4V鋰電池供電
工作電流:待機功耗3mA,其他功耗據配置而定。
傳感器技術參數:
風速范圍:0~60m/s
精度:±2%m/s
分辨率:0.1m/s
啟動風速:≤0.8m/s
穩定性:<0.2m/s/yr
風向范圍:0~360°
精度:±3°
分辨率:1°
